透過型LEDディスプレイ

透過型LEDディスプレイ

透過型LEDディスプレイは、ブラインドカーテンやガラスのようにLEDを通して、その先の景色まで見通せるタイプのディスプレイです。透過型LEDディプレイを使うことにより、より開放的かつ自由度の高い空間を演出できます。今回紹介するのは、NEXTNOVO製のLEDディスプレイです。世界の国・地域で、有名企業から高い支持を受けております。

XRWモデル

XRWシリーズは、様々なプロジェクトを考慮して、最適なピクセルピッチを選択できます。標準モジュールのサイズで大型の透過型LEDスクリーンを構築するのに適しています。

商品詳細へ進む

採用事例に進む

XRWモデル

XTシリーズは、店舗の看板や広告などに適した小型モデルです。

商品詳細へ進む

採用事例に進む

透過型ディスプレイの設計

ディスプレイを通して奥の景色を見ることができます。例えば、お客様に商品のプロモーション映像を魅せながら、その商品が手の届くところに置いてある演出もできます。

透過型LEDディスプレイの構造

透過型ディスプレイは、スクリーンの表面がガラスではなく、格子状(こうしじょう)の設計になっております。それでいて、高い輝度とコントラストを保っています。

製品の技術力

LEDランプの表面ひとつひとつが高い光を発するのみではなく、防水加工やアンチUVなど特殊なコーティング加工がされており、耐久性を保持しております。

透過型LEDの部品

3年以上の研究開発を通して開発されたランプ表面。通常のLEDと比べて約8倍の光を放つ設計になっております。

透過型LEDディスプレイのモジュール仕様

・屋外用の電子部品を表面実装。高輝度でありながら、防水加工、アンチUV
・マットカプセル加工と黒い表面による色彩表現とコントラスト
・LEDの両面を金のワイヤーで固定。LED表面に8枚の特殊加工シートを貼り付け

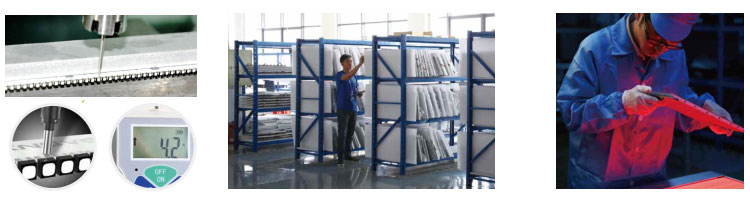

品質管理

LEDランプの結合は0.4kgの重さに耐えられる強度さになっております。また、製品の設計から開発、テスト、品質管理など各工程のきめ細かく行われております。

実績

高い信頼性

NEXTONOVO製の透過ディスプレイの有用性と信頼性は非常に高く30を超える特許技術、50カ国への事業展開、有名企業25社からの採用実績がございます。

実績

製品のラインナップ

今回紹介するのは、設置・組立て面で幅広い用途でお使いいただけるXRTシリーズと固定サイズ電子看板に最適なXTシリーズの2つです。

XRWシリーズ商品詳細

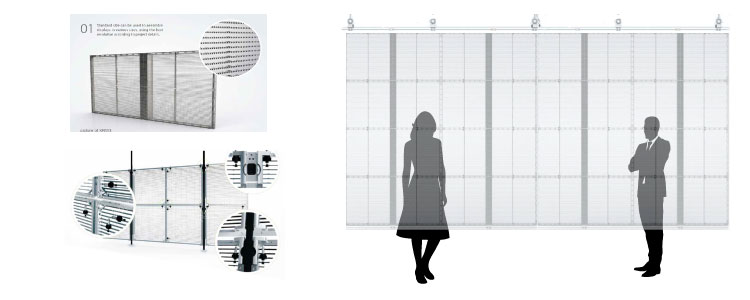

XRWシリーズは、モジュール(パーツ)同士を結合して組み立てるため、窓ガラスのサイズから大型モジュールまで様々な用途に合わせたサイズでLEDを構築することができます。

透過型ディスプレイ_XRW設置事例

この技術を支えているのが、手作業でモジュール間の結合を行える本製品の容易さです。モジュールひとつひとつが、軽くて薄いアルミ製品で開発されており、手作業で組み立てることはもちろん、お好みのサイズに調整することも可能です。

透過型ディスプレイ_XRWシリーズ

その薄さと軽さにより、輸送や保管での負担を軽減でき、ディスプレイを保守・運用に伴うコスト削減にも貢献できます。

製品のラインナップ・スペック

モデル XRW3 XRW5 XRW8 XRW10 XRW10
LED SMD1921 SMD1921 SMD1921 SMD1921 SMD1921
解像度 32768 25000 16625 10000 3690
ピクセルピッチ
(W×H)(mm)
3.9mm×7.8mm 6mm×8mm 7.5mm×8mm 10mm×10mm 16mm×16mm
モジュールサイズ 1000×500 960×480 960×480
960×800
960×480
960×800
960×480
モジュール解像度 256×64 195×60 128×60
128×100
96×48
96×60
60×25
輝度 6000 6000 6000 6000 6000
電力消費量(最大) 800 860 868 868 830
電力消費量(平均) 240 258 280 280 240
透明度 >75% >75% >75% >80% >80%

XTシリーズ商品詳細

XTシリーズは、デジタルポスターとしてガラスや壁などに設置するのに適したサイズとなっております。

透過型ディスプレイ_XRW設置事例

42インチ、53インチ、63インチのサイズを用意しております。

透過型ディスプレイ_XRW設置事例

XRWシリーズと同様に、高い透明性と輝度を持っているのはもちろんのこと、設置・保守の容易性、本体の軽さ、中央管理システムなど運用面でも配慮された設計になっております。エネルギー効率の高く、運用面でのコストダウンへの貢献ができます。

製品のラインナップ・スペック

モデル XT3S XT3M XT2L XT5L

ピクセルピッチ
(W×H)(mm)

3.33mm×6mm 3.33mm×6.66mm 2.5mm×5.71mm 5mm×5.71mm
LED SMD1921 SMD1921 SMD1921 SMD1921
輝度 6000cd/㎡ 6000cd/㎡ 6000cd/㎡ 6000cd/㎡
透明度 >68% >68% >64% >64%
ディスプレイサイズ 640mm×852mm
25.2"×33.5"
801mm×1067mm
31.5 × 42.0
960mm × 1280mm
37.8 ×50.4
960mm × 1280mm
37.8×50.4
寸法 640mm × 1014mm × 51mm
25.9 × 39.9 × 2.0
817mm227mm×51mm
32.2 × 48.3× 2.0
977mm × 1440mm × 51mm
38.5 × 56.7 × 2.0
977mm ×1440mm × 51mm
38.5 ×56.7 ×2.0
解像度 192×126(24576) 256×160(40960) 384×224(86016) 192×224(43008)
電力消費量(最大) 600 720 970 942
電力消費量(平均) 180 210 290 270
防水保護等級 IP62 IP62 IP62 IP62
リフレッシュ
レート(Hz)
3000 3000 3000 3000
電源入力 AC100V-AV240V AC100V-AV240V AC100V-AV240V AC100V-AV240V
重量 20kg 30kg 42kg 42kg
パッケージの
寸法

1115mm × 764mm × 175mm

43.9 ×30.1 ×6.9

1380mm × 875mm × 175mm

54.3 × 34.5 × 6.9

1600mm ×1160mm × 170mm

63.0 × 45.7 × 7.0

1600mm×1160mm×170mm

63.0 ×45.7 ×7.0

梱包方式 カーボンボックス カーボンボックス カーボンボックス カーボンボックス
使用環境温度 -10~40℃ -10~40℃ -10~40℃ -10~40℃

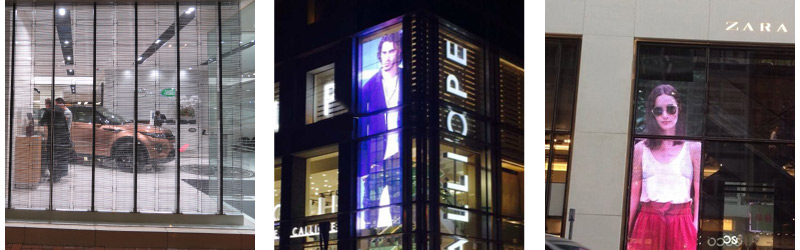

XRWシリーズ採用事例

モデル
:XRW10
設置場所
:PRIMARK マドリード
ピクセルピッチ
:10mm×10mm

カナダ、ブルーショア金融

モデル
:XRW5
設置場所
:ブルーショア金融
ピクセルピッチ
:5mm×8mm

ザラ、香港

モデル
:XRW10
設置場所
:ZARA香港
ピクセルピッチ
:10mm×10mm

パリ、オペラ

モデル
:XRW5
設置場所
:オペラ、パリ
ピクセルピッチ
:5mm×5mm

ランドローバー、ジャガー

モデル
:XRW8
設置場所
:ランドローバー
ピクセルピッチ
:7.5mm×8mm

メルセデス、北京店

モデル
:XRW3
設置場所
:メルセデス北京店
ピクセルピッチ
:3.9mm×7.8mm

成都、中国.

モデル
:XRW8
設置場所
:IMAXシアター
成都(チェンドウ)中国
ピクセルピッチ
:7.5mm×8mm

セブンイレブン、シンガポール

モデル
:XRW3
設置場所
:セブンイレブン
シンガポール店
ピクセルピッチ
:3.9mm×7.8mm

XTシリーズ採用事例

JBLアルバニア店

シリーズ
:XTシリーズ
設置場所
:JBLアルバニア本店
ピクセルピッチ
:5mm×8mm

マクドナルド、ミシシッピ

シリーズ
:XTシリーズ
設置場所
:マクドナルド
米国ミシシッピ店
ピクセルピッチ
:5mm×8mm
